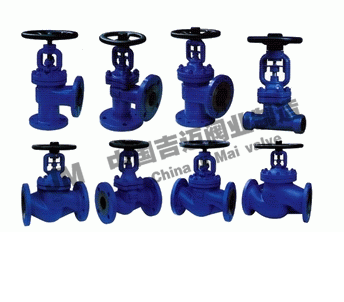

上海吉邁閥門制造有限公司主要生產≦德標法蘭截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：
德標法蘭截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。并符合國際密封標準。密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。不但閥門尺寸嚴格按德標生產，且產品外觀、閥門油漆均符合出口標準。
德標法蘭截止閥工作原理：
德標法蘭截止閥采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪，閥體、閥蓋的設計經過嚴格的計算，具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座在全開狀態下使填料密封更為可靠，并方便填料的更換。適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。
德標法蘭截止閥產品特點：
1、產品設計制造符合國內外的先進標準要求，密封可靠，性能優良。
2、結構設計緊湊合理，造型美觀。
3、采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
4、閥體材料品種齊全、填料、墊片亦根據實際工況或用戶要求合理選配，可適用于各種壓力，溫度及介質工況。
5、采用國內外多種配管法蘭密封面型式，滿足各種工程需要及用戶要求。
德標法蘭截止閥技術規范：
|
結構形式 construction
|
BB-BG-OS&Y
|
|
驅動方式 operation
|
手動hand-operated
|
|
氣動 pneumatic
|
|
設計標準 design standard
|
DIN3356
|
|
結構長度 face to face dimension
|
DIN3202
|
|
連接法蘭 flanged ends
|
DIN2543-2545
|
|
試驗和檢驗 test&inspection
|
DIN3230
|
德標法蘭截止閥性能規范：
|
公稱壓力(MPa)
nominal pressure
|
殼體試驗壓力(MPa)
shell test
|
密封試驗壓力(MPa)
sealing test
|
適用溫度(℃)
suitable temp
|
適用介質
suitable madium
|
|
1.6
|
2.4
|
1.76
|
-20℃-350℃
|
水、蒸汽、油品等
water,steam,oil,etc.
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
德標法蘭截止閥零部件材質：
|
序號NO.
|
名稱part name
|
材質material
|
|
1
|
閥體body
|
GS-C25、CF8、CF3
|
|
2
|
閥瓣disc
|
2CR13、F304、F316
|
|
3
|
軸銷hinge pin
|
F304、F316
|
|
4
|
波紋管組件bellows combination
|
F304、F316L
|
|
5
|
閥蓋bonnet
|
GS-C25、CF8、CF3
|
|
6
|
填料packing
|
柔性石墨Flexible graphite、PTFE
|
|
7
|
壓套gland
|
25#、F304、F316
|
|
8
|
定位片locator
|
25#、F304、F316
|
|
9
|
閥桿螺母stem nut
|
銅合金ZQA19-4
|
|
10
|
手輪hand wheel
|
碳鋼carbon steel
|
|
11
|
并帽cap
|
25#
|
|
12
|
油杯oil cup
|
黃銅brass
|
|
13
|
六角螺母hexagon nut
|
ASTMA193 2H、A193-8、A193-8M
|
|
14
|
雙頭螺栓bolt
|
ASTMA193 B7、A193-B8、A193-B8M
|
|
15
|
墊片gasket
|
柔性石墨+不銹鋼
flexible graphite+stainless steel、PTFE
|
|
16
|
閥桿stem
|
2Cr13、F304、F316
|
J41H-16德標法蘭截止閥
|
壓力等級
pressure
|
PN16
|
|
口徑size
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
H
|
195
|
195
|
207
|
218
|
225
|
230
|
272
|
290
|
355
|
410
|
425
|
540
|
665
|
720
|
|
W
|
120
|
120
|
140
|
140
|
160
|
180
|
180
|
200
|
250
|
300
|
300
|
400
|
520
|
520
|
|
重量Weight
|
4
|
4.5
|
5
|
7
|
9
|
12
|
18.5
|
23
|
38.5
|
56
|
75
|
113.5
|
235
|
395
|
|
行程h
|
7
|
7
|
12
|
13
|
14
|
15
|
19
|
23
|
28
|
35
|
42
|
52
|
64
|
75
|
|
Kv
|
4.2
|
7.4
|
12
|
19
|
30
|
47
|
77
|
120
|
188
|
288
|
410
|
725
|
1145
|
1635
|
J41H-25德標法蘭截止閥
|
壓力等級
pressure
|
PN25
|
|
口徑size
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
H
|
195
|
195
|
207
|
218
|
225
|
230
|
272
|
290
|
355
|
410
|
425
|
540
|
665
|
720
|
|
W
|
120
|
120
|
140
|
140
|
160
|
180
|
180
|
200
|
250
|
300
|
300
|
400
|
520
|
520
|
|
重量Weight
|
4
|
4.5
|
5.5
|
7.5
|
10
|
12.5
|
19
|
24
|
43
|
57
|
79
|
135
|
285
|
415
|
|
行程h
|
7
|
7
|
12
|
13
|
14
|
15
|
19
|
23
|
28
|
35
|
42
|
52
|
64
|
75
|
|
Kv
|
4.2
|
7.4
|
12
|
19
|
30
|
47
|
77
|
120
|
188
|
288
|
410
|
725
|
1145
|
1635
|
J41H-40德標法蘭截止閥
|
壓力等級
pressure
|
PN40
|
|
口徑size
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
H
|
195
|
195
|
207
|
218
|
225
|
230
|
272
|
290
|
355
|
410
|
425
|
540
|
665
|
720
|
|
W
|
120
|
120
|
140
|
140
|
160
|
180
|
180
|
200
|
250
|
300
|
300
|
400
|
520
|
520
|
|
重量Weight
|
4
|
4.5
|
6
|
8
|
11.5
|
13.5
|
20
|
25
|
45
|
60
|
83
|
158
|
305
|
440
|
|
行程h
|
7
|
7
|
12
|
13
|
14
|
15
|
19
|
23
|
28
|
35
|
42
|
52
|
64
|
75
|
|
Kv
|
4.2
|
7.4
|
12
|
19
|
30
|
47
|
77
|
120
|
188
|
288
|
410
|
725
|
1145
|
1635
|

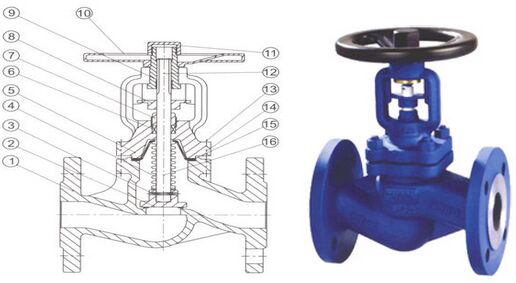

德標法蘭截止閥結構圖紙：
